MEMBUAT SAKLAR LAMPU OTOMATIS DENGAN VOICE COMMAND GOOGLE ASSISTAND (PROJECT IOT)

PROPOSAL KERJA PROYEK

Prodk Kreatif Kewirausahaan

Smarthome And Voice Command

KOMPETENSI KEAHLIAN TEKNIK KOMPUTER DAN JARINGAN

SMK PELITA 2 CIAMPEA

YAYASAN NURUL WALIDAIN T.H

JL.Raya Warung Borong Telp. (0251) 8627289

Email : smkpelita.ciampea@gmail.com

www.smkpelita2ciampea.sch.id

Bogor 16620

i | Produk Kreatif dan Kewirausahaan

LEMBAR PENGESAHAN

Nama Sekolah : SMK Pelita 2 Ciampea

Program Keahlian : Teknik Komputer dan Jaringan

Nama Siswa : Muhammad aldi,

Muhammad arman maulana,

Fazriel rubiah fiqih,

Syahrul ghufron ,

Judul kerja proyek : Smarthome with voice command

Proposal ini disahkan pada :

Hari :

Tanggal :

Oleh :

Kepala Komptensi Keahlian

Teknologi Informasi Dan Komunikasi

Guru Pebimbing

Nugraha.S.Kom

Atep

Kata Pengantar

Puji syukur penulis panjatkan kepada Tuhan Yang Maha Esa yang telah melimpahkan rahmat serta hidayah-Nya, sehingga penulis dapat menyusun proposal kerja proyek ini dengan baik.

Proposal ini disusun sebagai salah satu tugas akhir siswa pada program keahlian Teknik Komputer dan Jaringan tahun 2019/2020. Bahan-bahan dalam laporan ini di susun berdasarkan praktik pada mata pelajaran dan penelitian selama pembelajaran.

Pada kesempatan ini penulis menyampaikan ucapan terima kasih yang sebesar-besarnya kepada :

1. ALLAH SWT.

2. Kepala komptensi keahlian

3. Guru pembimbing

4. Dll

Penulis menyadari bahwa laporan ini masih jauh untuk dikatakan sempurna. Oleh karna itu, penulis sangat mengharapkan kritik dan saran yang akan membantu penulis dari pembaca. Semoga laporan ini biar bermanfaat kepada pembaca maupun masyarakat.

Bogor, Agustus 2019

Penyusun

Daftar Isi

Halaman Judul.........................................................................................................

Halaman Pengesahan.............................................................................................

Kata Pengantar........................................................................................................

BAB I PENDAHULUAN

1.1 Latar Belakang......................................................................................

1.2 Batasan Masalah...................................................................................

BAB II

2.1 Waktu dan Tempat Pelaksanaan...........................................................

2.2 Alat dan Bahan...........................................................................

2.3 Anggaran .....................................................................................

BAB III

3.1 Rancangan Gambar/alat........................................................................

3.2 Flowchart..............................................................................................

3.3 Alur Pembuatan + Coding & Gambar..................................................

BAB IV PENUTUP

4.1 Penutup.................................................................................................

4.2 Daftar Pustaka......................................................................................

BAB I

PENDAHULUAN

1.1 Latar Belakang

Perkembangan ilmu pengetahuan dan teknologi yang sedemikian pesat telah membawa dampak yang cukup besar terhadap kehidupam manusia untuk mempelajari dan mengembangkan ilmu pengetahuannya. Dalam teknologi elektronika dan komputer, efektifitas dan efisiensi selalu menjadi acuan agar setiap langkah dalam penggunaan dan pemanfaatan teknologi diharapkan dapat mencapai hasil yang optimal baik dalam kualitas maupun kuantitasnya. Agar dapat mewujudkan hal tersebut, maka diperlukan sebuah alat, komponen atau sistem yang dapat memproses suatu pekerjaan dengan cepat dan akurat. Seiring dengan majunya pola fikir dari sumber daya manusia sehingga benar-benar dapat mengeluarkan ide dan pikiran kreatifnya untuk menciptakan berbagai macam perangkat kebutuhan manusia yang bertujuan untuk memudahkan kehidupan manusia.

Seiring dengan meningkatnya kebutuhan masyarakat di berbagai bidang medorong kebutuhan suatu sistem yang mempermudah dan meningkatkan efektifitas dalam berbagai pekerjaan. Dengan teknologi di bidang elektronika dan komputer yang telah berkembang, maka banyak hal yang dapat dilakukan dengan cepat dan tepat untuk memenuhi kebutuhan manusia. Salah satu penggunaannya yang tak kalah penting adalah penerapan system “Smarthome Microkontroler” yang mampu memberikan dampak positif dalam berbagai perangkat listrik dan elektronik di masyarakat maupun di bidang yang lain. Beberapa pekerjaan yang dahulu dilakukan secara manual dengan banyak campur tangan tenaga manusia dan pada umumnya memakan waktu yang relatif lama, sekarang sudah banyak diakuisisi oleh sistem kontrol berbasis elektronik tersebut. Kami membuat Smart Home yang berbasis Voice command. Rancangan Smart Home kami terdiri dari DoorLock, Pir sensor dan Voice command. Mengembangkan teknologi, agar lebih mudah dan rumah menjadi lebih aman.

BAB II

2.1 Waktu dan Tempat Pelaksanaan

Dalam penyusunan laporan proposal kerja proyek yang akan dilaksanakan pada :

Waktu	Pelaksanaan
Minggu Ke 2 Agustus	Penyusunan Laporan Proposal
Minggu Ke 2 September	Pengumpulan Alat Dan Bahan
Minggu Ke 4 September	Perakitan Prototype
Minggu Ke 4 November	Perakitan Prototype
Minggu Ke 2 Desember	Penyusunan Laporan Akhir

2.2 Alat dan Bahan

HARDWARE [1]	SOFTWARE
Wemos D1	IFTTT app
Kabel Jumper	Blynk app
Relay 2 Channel	Ardunio IDE
Solenoid Door Lock	Fritzing
Pir Sensor	Google Assistant
Piezzo Speaker	Smartphone Android
Lampu	Pc Windows / Linux
Batre
Lem Tembak
Stick Kayu
Cat Kayu & Thinner
Kuas
Papan Triplek
Paku
Dudukan lampu
Colokan steker

2.3 Anggaran

Alat&bahan	Harga
Wemos D1	Rp. 60.000
Relay	Rp. 15.000
Kabel jumper	Rp. 10.000
Solenoid door lock	Rp. 60.000
Pir sensor	Rp. 15.000
Piezzo	Rp. 6.000
Lampu	Rp. 20.000
Dudukan lampu	Rp. 5.000
Colokan steker	Rp. 10.000[2]

A. Pustaka

1.Wemos D1

Board ini adalah board wifi kecil berbasis ESP8266. ESP8266 dikenal sebagai modul WiFi yang handal, ekonomis dan komunitas yang besar. ESP8266 inilah yang akan menghubungkan perangkat kita dengan internet via WiFi. Ada banyak varian prototype board berbasis ESP8266, seperti NodeMCU, Adafruit HUZZAH ESP8266, ESPDuino, SparkFun ESP8266 Thing, dan Wemos. Kita sebenarnya bisa langsung memprogram ESP8266 langsung tanpa menggunakan yang breakout board. Tapi kali ini saya menggunakan Wemos D1 karena board ini adalah yang paling murah dan mudah didapatkan dibanding board sejenisnya. Selain itu board ini sudah dilengkapi dengan onboard microUSB dan Serial driver sehingga tidak perlu lagi USB to TTL atau FTDI adapter.

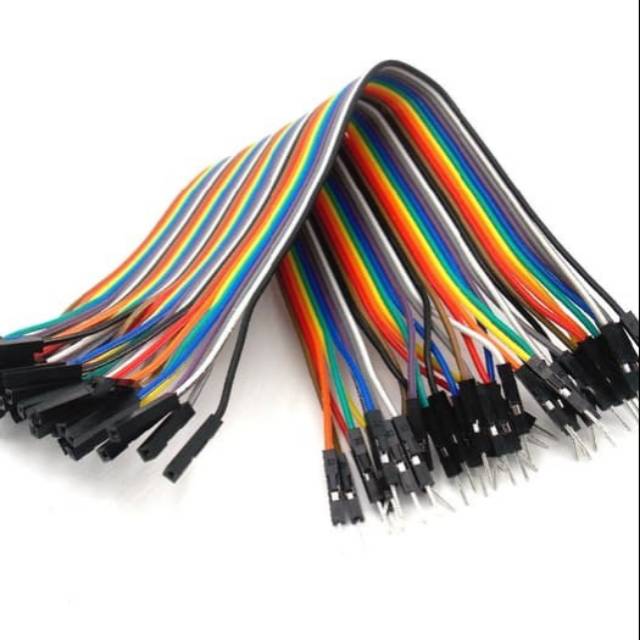

2. Kabel Jumper

Kabel jumper adalah kabel elektrik untuk menghubungkan antar komponen di breadboard tanpa memerlukan solder. Kabel jumper umumnya memiliki connector atau pin di masing-masing ujungnya. Connector untuk menusuk disebut male connector, dan connector untuk ditusuk disebut female connector

3.Relay

breadboard tanpa memerlukan solder. Kabel jumper umumnya memiliki connector atau pin di masing-masing ujungnya. Connector untuk menusuk disebut male connector, dan connector untuk ditusuk disebut female connector.
Modul ini berfungsi sebagai sakelar digital untuk lampu yang on-offnya akan kita kendalikan menggunakan ESP8266 board.

4.Solenoid Door Lock

Alat ini yang akan kita buat untuk action Mengunci Pintu Automatis

5.pir sensor/pendeteksi sensor gerak.

PIR (Passive infRared) sensor, adalah sensor yang mengukur radiasi infra merah dari suatu obyek. Seperti yang terlihat dari namanya, PIR diketahui bekerja secara pasif, artinya hanya menerima radiasi saja dan tidak memancarkan radiasi. PIR memberikan sinyal saat ada perubahan dari tingkat radiasi infra merah, karenanya PIR dipakai sebagai sensor gerakan.

6.Piezzo Speaker

Alat ini akan kita gunakan sebagai output ketika sensor pir / sensor gerak menyala,maka alat ini akan bersuara.

7. Set lampu

Rangkaian lampu lengkap dengan dudukan lampu, kabel dan stekernya.

Selain perangkat-perangkat di atas, Kamu akan memerlukan Wifi Access Point yang terhubung ke internet. Access Point ini yang nantinya akan digunakan oleh ESP8266 untuk terkoneksi ke internet. Kamu bisa menggunakan jaringan Wifi rumah kalo punya, sekolah, kantor atau melalui tethering hotspot dari smartphone atau wireless router. Selain itu, Kamu juga bakal memerlukan beberapa alat seperti obeng dan gunting.

B. Software

1.Blynk

BLYNK adalah platform untuk aplikasi OS Mobile (iOS dan Android) yang bertujuan untuk kendali module Arduino, Raspberry Pi, ESP8266,Wemos,dll.

2.IFTTT

IFTTT merupakan aplikasi otomatisasi pekerjaan digital di smartphone kita dengan dasar logika IF This (jika begini) yang menjadi sebuah trigger atau keadaan tertentu yang kita setting sendiri, Then That (maka begitu) atau keadaan yang akan dihasilkan dari trigger tersebut.

Logika otomatis tersebut dinamakan Applet yang bisa kita pilih bahkan kita buat sendiri di smartphone milik kita. IFTTT terbukti bisa sangat membantu hidup kita yang berhubungan dengan smartphone jika kita tau cara mengunakannya.

3.Arduino IDE

Arduino IDE (Integrated Development Environment) adalah software yang di gunakan untuk memprogram di arduino, dengan kata lain Arduino IDE sebagai media untuk memprogram board Arduino. Arduino IDE bisa di download secara gratis di website resmi Arduino IDE.

Arduino IDE ini berguna sebagai text editor untuk membuat, mengedit, dan juga mevalidasi kode program. bisa juga digunakan untuk meng-upload ke board Arduino. Kode program yang digunakan pada Arduino disebut dengan istilah Arduino “sketch” atau disebut juga source code arduino, dengan ekstensi file source code .ino

4.Fritzing

Fritzing adalah software gratis yang digunakan oleh desainer, seniman, dan para penghoby elektronika untuk perancangan berbagai peralatan elektronika.

Biasanya sebelum menggunakan program fritzing mereka akan membuat sebuah prototype dengan menggunakan komponen elektronika yang sebenarnya.

5.Google Assistant

Google Assistant adalah asisten virtual yang didukung oleh kecerdasan buatan dan dikembangkan oleh Google yang terutama tersedia di perangkat seluler dan perangkat rumah pintar. Alat ini lah yang akan kita gunakan untuk memproses Voice Command

BAB III

3.1 Rancangan Gambar/Alat

Proses Produksi

1. Siapkan alat dan bahan
2. Hubungkan Alat tersebut dengan kabel jumper :

Untuk Rangkaian Lampu.

· Pin D1 Wemos => IN1 Relay(1)

· Pin 5V Wemos => VCC Relay(1)

· Pin G Wemos => GND Relay(1)

· Pin NO Relay(1) = > Kutub (+) Lampu

· Pin COM atau C Relay(1) => Kutub (+) Colokan Lampu

· Kutub (-) Lampu => Kutub (-) Colokan Lampu

Untuk Rangkaian Doorlock

· Pin D2 Wemos => IN1 Relay(2)

· Pin 5V Wemos => VCC Relay(2)

· Pin G Wemos => GND Relay(2)

Download applikasi Blynk terlebih dahulu pada android. Lalu Install seperti biasa dan Create New Account apabila belum pernah menggunakan sebelumnya,Jika sudah pernah silahkan Log In atau bisa dengan Log In with Facebook.Setelah berhasil login, Lalu Klik New Project untuk membuat project baru.Lalu Masukan Nama Project dengan nama SMARTHOME,Device nya WEMOS D1,dan Theme nya Dark.dan klik Create

Setelah itu kita akan mendapat kode Authentikasi dari blynk melalui email.dan kita akan menggunakan kode itu untuk ngoding nanti.lalu klik saja OK. Setelah itu, kita akan diberi satu halaman dashboard untuk membuat project yang kita inginkan,kita bisa menambahkan tombol button,slider,timer,joystick dan yang lainnya. Pada kasus ini kita akan menggunakan dua button,yang pertama adalah button Lampu,dan kedua adalah button Doorlock. Button ini adalah tombol yang hanya mempunyai 2 mode yang saling bertukar, mode ON dan mode OFF.Ketika kita klik button maka lampu akan hidup,ketika kita klik button lagi maka lampu akan mati.Begitupun seterusnya. Sedikit informasi bahwa setiap project mempunyai kode authentikasi yang berbeda. Karena itu pastikan kode autentikasi yang akan kita coding nanti tidak salah.

Untuk membuat Button, Klik Tombol + (Tambah) dan pilih Button. lalu Button yang di pilih tadi akan muncul di Dashboard project kita.

Klik Button yang tadi kita pilih.Kita akan sedikit konfigurasi pada bagian button tersebut.Pada Bagian nama isikan Lampu,lalu ubahlah mode nya menjadi Switch. Lalu isikan Pin menjadi D1,agar ketika tombol button ini dalam mode ON,maka aplikasi ini akan menginput ke wemos dengan mendefinisikan D1 = 1.dan sebaliknya,jika button ini dalam mode OFF maka input yang akan terkirim adalah D1 = 0.

Selanjutnya buatlah tombol button kedua dan kita isikan nama DOORLOCK,mode nya Switch,Dan Pin nya D2.

Untuk Project Blink berhasil kita buat. Selanjutya kita akan membuat Project Voice Command Google Assistant menggunakan Aplikasi IFTTT.

Pertama,Kita Download dan install Aplikasi IFTTT atau bisa juga akses Website official nya di https://ifttt.com/.

Setelah aplikasi terinstal lalu Sign Up atau Login menggunakan akun google.pastikan akun google yang kita daftarkan adalah akun google andoid handphone kita.artinya akun IFTTT dan Android kita menggunakan akun google yang sama.karena aplikasi IFTTT ini akan saling terkoneksi dengan Google Asisstant.pastikan juga handphone android kita sudah mendukung dan terinstal aplikasi Google Assistant.

Setelah berhasil login,silahkan cari kata kunci Create Your Own.atau bisa dengan cara klik Get More lalu sedikit scroll ke bawah klik Create Your Own.

Nah di langkah ini kita akan sedikit menggunakan logika IF-THEN atau JIKA-MAKA.Logika ini akan kita proses dengan menggunakan Google Assistant dan Webhook.Misalnya jika saya mengucapkan “Turn ON the Light” di Google Assistant, maka Webhook akan mengirim data ke aplikasi Blynk melalui Pin D1 berupa angka 1.Yang mana angka 1 ini diartikan sebagai ON pada button Lampu di aplikasi blynk.Sebaliknya,Jika mengucapkan Turn OFF the Light”,maka data yang terkirim adalah 0 atau OFF pada lampu. Jadi ada dua cara untuk menghidupkan Lampu kita,bisa menggunakan button diaplikasi Blynk,dan juga bisa menggunakan voice command di Google Assistant.Begitupun pada button DoorLock.

Untuk kondisi IF,Pilih Google Assistant.Klik +THIS. Lalu cari dan pilih Google Assistant. Selanjutnya,karena kita hanya akan mengucapkan kata sederhana,maka pilih Say a simple phrase,

Selanjutnya,Isikan :

- “turn on the light” pada kolom What do you want to say?.

- “turn on light” pada kolom What’s another way to say it?(optional).

- “light on” pada kolom And antoher way?(optional).

Kolom Optional artinya kolom yang tidak harus di isi,namun alangkah baiknya kita mengisi nya agar apa yang kita katakan bisa bervariasi.

Pada Kolom What do you want the Assistant to say in response? Isikan “the light is on”.

Jadi ketika kita mengucapkan kalimat “turn on the light” atau “turn on light” atau “light on” pada google assistant, maka Goggle Assistant akan menjawab “the light is on”.

Dan Pilih Language menggunakan bahasa inggris.Lalu Continue

Logika IF telah kita buat,saat nya kita buat kondisi Then dengan cara Klik kata +That, lalu cari dan pilih Webhooks.

Selanjutnya, Klik Make a web request. Lalu isi bagian :

URL = http://188.166.206.43/rPIqG3zPGErsTFVNlhXG6vFLGZmqxXUf/update/D1

Method = PUT

Content Type = aplication/json

Body = [“1”]

Penjelasannya,URL adalah alamat yang dituju untuk mengirim data. Dalam hal ini kita akan kirim data ke server/cloud Blynk menggunakan ip address nya.Bagaimana cara mengetahui ip address blynk?. Caranya menggunakan Command Prompt atau Terminal,lalu ketikkan perintah PING blynk.io . Maka akan muncul ip address server blynk.

Untuk mengirim data ke server blynk,urutan Url yang harus diperhatikan adalah http://ip-address-blynk/kode-authentikasi/update/pin.

Pada bagian Body,kita input angka 1,pastikan input body selalu menggunakan katakter [“ ”].

Terakhir Klik Continue.dan terdapat preview If You say “turn on the light”, then Make a web request. Yang berarti, Jika kita mengucapkan “turn on the light” pada google assistant,webhooks akan mengirim angka 1 ke server blnyk dengan kode autentikasi project kita melalui pin D1.

Finish.

Kita telah membuat pintasan voice command untuk menyalakan lampu. Selanjutnya membuat voice command untuk mematikan lampu. Buat Create Your Own kembali dan Setting Logika IF-THEN menggunakan Google assistant dan Webhooks.Semua cara dan metode nya adalah sama hanya beberapa data yang berbeda.

Konfigurasi untuk Mematikan Lampu:

Google Assistant :

What do you want to say? = “turn off the light”

What’s another way to say it?(optional) = “turn off light”

And antoher way?(optional) = “light off”

What do you want the Assistant to say in response? = “the light is off”.

Webhooks :

URL = http://188.166.206.43/rPIqG3zPGErsTFVNlhXG6vFLGZmqxXUf/update/D2

Method = PUT

Content Type = aplication/json

Body = [“0”]

Konfigurasi untuk Mengunci Pintu:

Google Assistant :

What do you want to say? = “lock the door”

What’s another way to say it?(optional) = “lock door”

And antoher way?(optional) = “door lock”

What do you want the Assistant to say in response? = “the door is locked”.

Webhooks :

URL = http://188.166.206.43/rPIqG3zPGErsTFVNlhXG6vFLGZmqxXUf/update/D2

Method = PUT

Content Type = aplication/json

Body = [“1”]

Konfigurasi untuk Mengunci Pintu:

Google Assistant :

What do you want to say? = “unlock the door”

What’s another way to say it?(optional) = “unlock door”

And antoher way?(optional) = “door unlock”

What do you want the Assistant to say in response? = “the door is unlocked”.

Webhooks :

URL = http://188.166.206.43/rPIqG3zPGErsTFVNlhXG6vFLGZmqxXUf/update/D2

Method = PUT

Content Type = aplication/json

Body = [“0”]

2.5 Hasil Yang Dicapai

Rangkain Smarthome microkontroler berbasis Voice commanad ini berfungsi untuk mengendalikan tombol on/off pada saklar lampu sehingga dapat menyala/matikan lampu dan mengunci pintu hanya dengan cara berbicara.

BAB III

TEMUAN

3.1 Keterlaksanaan

3.1.1 Faktor Pendukung

· Fasilitas Sekolah,seperti Lab computer,Internet

3.1.2 Faktor Penghambat

· Waktu yang padat karena Tugas Sekolah yang menumpuk

· Toko Peralatan Arduino/Wemos tak terjangkau/jauh

3.2 Manfaat yang Dirasakan

· Mudah digunakan

· Keamanan terjamin

· Biaya perawatan alat murah

· Dapat menyala/matikan lampu dengan mudah dengan Voice command

3.3 Pengembangan/ Tindak lanjut

Kami akan membuat sebuah prototype rumah mini sebagai tempat pengembangan lanjutan dari project kami.

BAB IV

PENUTUP

4.1 Kesimpulan

Dari penjelasan yang telah dipaparkan diatas maka penulis dapat menyimpulkan bahwa penggunaan Arduino uno adalah komponen elektronika yang dapat dijadikan alat pada pembuatan smart home and voice command.

Pada rangkaian saklar lampu berbasis android jika ingin menyalakan lampu hanya dengan mengucapkan perintah yang kita inginkan. Seperti, ‘tolong nyalahkan lampu kamar mandi’.

Pada rangkaian Door Lock ,jika ingin mengunci pintu hanya dengan mengucapkan perintah yang kita inginkan. Seperti, ‘tolong kunci pintu utama’.

4.2 Saran

Meskipun penulis menginginkan kesempurnaan dalam penyusunan makalah ini akan tetapi pada kenyataannya masih banyak kekurangan yang perlu penulis perbaiki. Hal ini dikarenakan masih minimnya pengetahuan penulis. Oleh karena itu kritik dan saran yang membangun dari para pembaca sangat penulis harapkan sebagai bahan evaluasi untuk kedepannya.
